CU102
설명
MC100시리즈는 안정적인 성능을 제공하는 VMECA마이크로 카트리지가 내장된 마이크로 진공 펌프입니다. 이 펌프는 스택식 개별 진공 펌프 설계되었습니다. 특히, 진공 시스템에 필요한 모든 구성 요소가 통합되어 있어 추가적인 진공 옵션이 필요하지 않습니다.
- 낮고 불규칙한 에어 압력에서도 안정적인 성능 유지.
- 낮은 에너지 소비
- 콤팩트한 크기와 가벼운 중량
- 에어 ,진공 포트 호스 피팅 장착
형식표시방법
1. 기본 모델
| 제품코드 | 설명 |
| CU102 | Control unit of micro pump |
2. 바디 형식
| 제품코드 | 설명 |
| S | Single unit |
| M2 | 2-Stacked vacuum pumps |
| M4 | 4-Stacked vacuum pumps |
| M6 | 6-Stacked vacuum pumps |
| M8 | 8-Stacked vacuum pumps |
| M10 | 10-Stacked vacuum pumps |
3. 밸브 옵션
| 제품코드 | 설명 |
| Blank | No air control valve – Only for single unit /option 2 |
| A | Normal closed (NC) air & vacuum release control valves |
| B | Normal closed (NC) air control valve |
4. 진공 스위치
| 제품코드 | 설명 |
| Blank | No vacuum switch |
| C | LED Vacuum Switch, No analog supply, M8-3-pins connector, NPN |
| PC | LED vacuum switch, No analog supply, M8-3-pins connector, PNP |
| G | LED vacuum switch, No analog supply, 3 m lead wire, NPN |
| PG | LED vacuum switch, No analog supply, 3 m lead wire, PNP |
| V11N | Digital vacuum switch, Analog supply, 30 cm lead wire, NPN |
| V11P | Digital vacuum switch, Analog supply, 30 cm lead wire, PNP |
5. 실링재질
| 제품코드 | 설명 |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
기술정보
1. 일반기술정보
| 내부충격/ 진동 | 300 / 50m/s² |
| 최대 공급압력 | 7 bar |
| 사용온도 | -20 ~ 80 ℃ |
| 전기소모 | 0.85 |
| 중량 – 기본 펌프 | 30.9 g / Single unit |

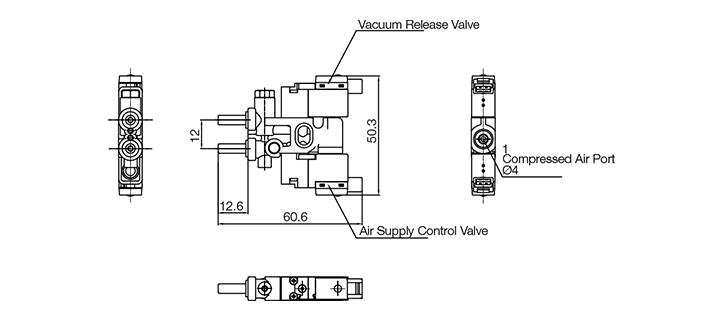

치수정보
| CU102: 기본 펌프 |
| Unit: mm |
