L18 series Level Compensators
Description
The VMECA level compensator is used to compensate for differences in height on the surface of the material that is to be lifted. The advantages being a more reliable and less precise pickup position when handling a product that may be less consistent with it shape, size, and position. The level compensator also provides a degree of shock absorption should this be required. The level compensator comes in configurations with varying sizes of spring and stroke.
Specifications
General Specifications
Part Number | Stroke | Weight | Material | Available VMECA Cups |
L1805F | 5mm | 24g | AL, BS, SS | G1/8″ Male Suction Cups |
L1805M | 5mm | 28g | AL, BS, SS | G1/8″ Female Suction Cups |
L1808W | 8mm | 16.1g | AL, BS, SS | G1/8″ Female Suction Cups |
L1810T | 10mm | 44g | AL, BS, SS | G1/8″ Female Suction Cups |
L1810TS | 10mm | 73g | AL, BS, SS | G1/8″ Female Suction Cups |
L1810TSE | 10mm | 93g | AL, BS, SS | G1/8″ Female Suction Cups |
L1815 | 15mm | 86g | AL, BS, SS | G1/8″ Female Suction Cups |
L1815T | 15mm | 36g | AL, BS, SS | G1/8″ Female Suction Cups |
L1820T | 20mm | 56g | AL, BS, SS | G1/8″ Female Suction Cups |
L1820TS | 20mm | 83g | AL, BS, SS | G1/8″ Female Suction Cups |
L1830 | 30mm | 54g | AL, BS, SS | G1/8″ Female Suction Cups |
L1830T | 30mm | 60g | AL, BS, SS | G1/8″ Female Suction Cups |
L1830TS | 30mm | 130g | AL, BS, SS | G1/8″ Female Suction Cups |
L1850 | 50mm | 105g | AL, BS, SS | G1/8″ Female Suction Cups |
L1850T | 50mm | 66g | AL, BS, SS | G1/8″ Female Suction Cups |
L1850TS | 50mm | 89.8g | AL, BS, SS | G1/8″ Female Suction Cups |
L1870TS | 70mm | 129.6g | AL, BS, SS | G1/8″ Female Suction Cups |
LBX1820T | 20mm | 152.2g | AL, BS, SS | G1/8″ Female Suction Cups |
LBX1830T | 30mm | 164.8g | AL, BS, SS | G1/8″ Female Suction Cups |
LBX1850T | 50mm | 181.8g | AL, BS, SS | G1/8″ Female Suction Cups |
Dimensions
L1805 series: Stroke-5mm |
Unit: mm |
L1808W: Stroke-8mm |
Unit: mm |
L1810 series: Stroke-10mm |
Unit: mm |

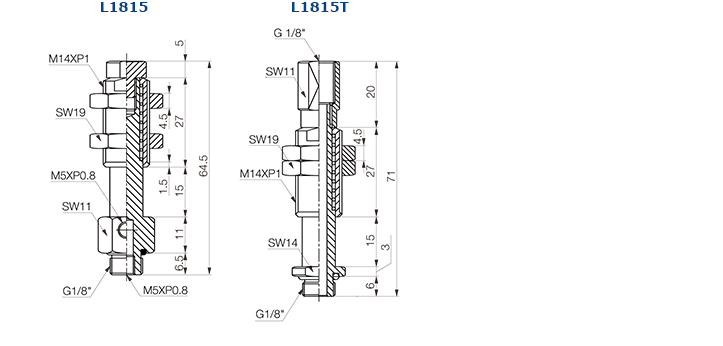

L1815 series: Stroke-15mm |
Unit: mm |
L1820 series: Stroke-20mm |
Unit: mm |
L1830 series: Stroke-30mm |
Unit: mm |
L1850 series: Stroke-50mm |
Unit: mm |
LBX1800 series: Stroke-20~50mm |
Unit: mm |
L1870TS: Stroke-70 mm |
Unit: mm |
Order Numbers
Vacuum Cartridge
Part Number | Description |
L1805F | Level Compen, 5mm ST, G1/8 Female, M5 Female Side-Ported, Int. Spring |
L1805M | Level Compen, 5mm ST, G1/8 Male, M5 Female Side-Ported, Int. Spring |
L1808W | Level Compen, 8mm ST, G1/8 Male, M5 Female Side-Ported, Ext. Spring |
L1810T | Level Compen, 10mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1810TS | Level Compen, 10mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1810TSE | Level Compen, 10mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1815 | Level Compen, 15mm ST, G1/8 Male, M5 Female Side-Ported, Int. Spring |
L1815T | Level Compen, 15mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1820T | Level Compen, 20mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1820TS | Level Compen, 20mm ST, G1/8 Male, G1/8 Female, Top-Ported, Int. Spring |
L1830 | Level Compen, 30mm ST, G1/8 Male, M5 Female Side-Ported, Ext. Spring |
L1830T | Level Compen, 30mm ST, G1/8 Male, G1/8 Female Top-Ported, Int. Spring |
L1830TS | Level Compen, 30mm ST, G1/8 Male, G1/8 Female Top-Ported, Int. Spring |
L1850 | Level Compen, 50mm ST, G1/8 Male, M5 Female Side-Ported, Ext. Spring |
L1850T | Level Compen, 50mm ST, G1/8 Male, G1/8 Female Top-Ported, Ext. Spring |
L1850TS | Level Compen, 50mm ST, G1/8 Male, G1/8 Female Top-Ported, Ext. Spring |
L1870TS | Level Compen, 70mm ST, G1/8 Male, G1/8 Female Top-Ported, Ext. Spring |
LBX1820T | Level Compen, 20mm ST, G1/8 Male, G1/8 Female, Top-Ported, Ext. Spring |
LBX1830T | Level Compen, 30mm ST, G1/8 Male, G1/8 Female Top-Ported, Ext. Spring |
LBX1850T | Level Compen, 50mm ST, G1/8 Male, G1/8 Female Top-Ported, Ext. Spring |
