VCML100
설명
진공펌프 중 가장 큰 흡입유량을 가지며 제품이 컴팩트하고 가볍다. 진공챔버 및 분체 이송 장비에 적합하며 진공 게이지 및 수동 On/Off valve가 기본으로 장착된다. 에어절감 장치, 솔레노이드 밸브, non-return valve, 그리고 VITON 이나 EPDM seal을 장착할 수 있다.
- 혁신적인 VMECA 진공 카트리지 기술 적용
- 풍부한 진공흡입 유량
- 쉬운 유지관리
- 리퀴지 어플리케이션에 최고의 성능을 발휘
- 안정적인 성능
Build an Order #
1. Basic Model
| Symbol | Description |
| VCML100 | VCML100 mega pump |
2. Exhaust Type
| Symbol | Description |
| Blank | Free flow exhaust duct |
| CP | Central Exhaust 1-Round Pipe |
3. Air Saving Kit
| Symbol | Description |
| Blank | No air control valve |
| AS | Air saving kit with air control valve |
4. Non-Return Valve
| Symbol | Description |
| Blank | No non-return valve |
| N | Non-Return valve |
| ☛ The pump with air saving kit option does not require a non-return valve option. |
5. Sealing Material
| Symbol | Description |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
Specifications
1. General Specifications
| Max Vacuum Level | -92 kPa |
| Open Vacuum Flow | 1,364 Nl/min |
| Feed Pressure | 2.2 ~ 4 bar (Max 7 bar) |
| Air Consumption | 608 Nl/min |
| Temperature | -20 ~ 80 ℃ |
| Weight – Basic pump | 5,520 g |
2. Vacuum Flow
| Max Vacuum | Feed Pressure | Vacuum Flow (Nl/min) at different vacuum level (-kPa) | |||||||||
| -kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 92 | 4 | 1364 | 616 | 510 | 376 | 276 | 172 | 93 | 69 | 28 | 8.4 |
| 92 | 3 | 1352 | 608 | 424 | 256 | 132 | 128 | 88 | 66 | 26 | 7.6 |
| 75 | 2.2 | 1208 | 490 | 352 | 212 | 126 | 114 | 66 | 18 | – | – |
3. Evacuation Time
| Feed Pressure | Air Consumption | Evacuation time in sec per liter to reach different vacuum level (-kPa) | ||||||||
| bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 4 | 608 | 0.003 | 0.01 | 0.01 | 0.02 | 0.05 | 0.10 | 0.15 | 0.25 | 0.85 |
| 3 | 472 | 0.004 | 0.018 | 0.02 | 0.07 | 0.09 | 0.16 | 0.20 | 0.30 | 0.95 |
| 2.2 | 388 | 0.005 | 0.02 | 0.027 | 0.08 | 0.10 | 0.18 | 0.40 | – | – |
Dimensions

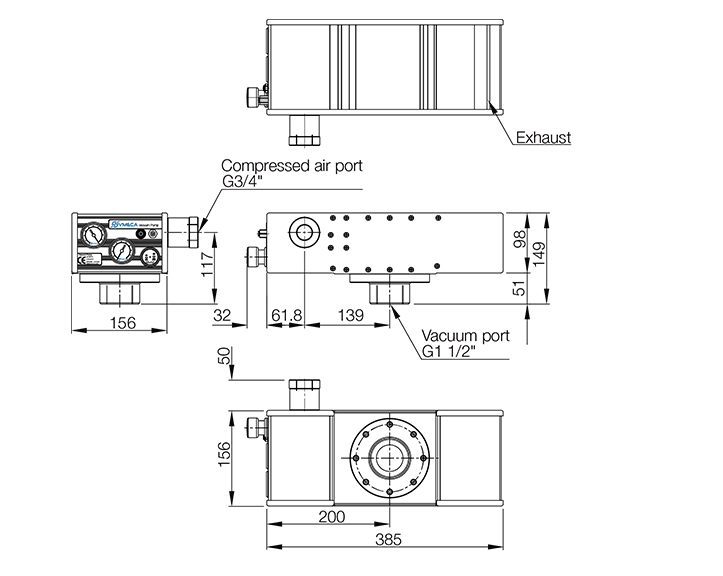

| VCML100: Free Flow Exhaust Duct |
| Unit: mm |

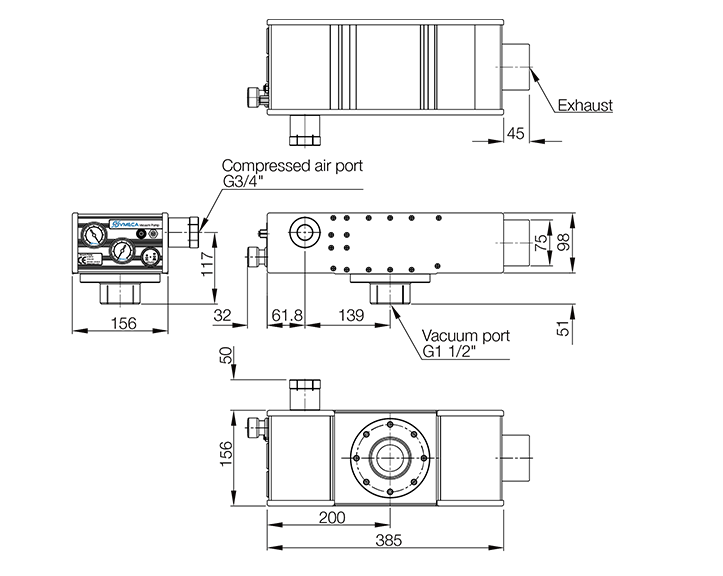

| VCML100: Central Exhaust 1-Round Pipe |
| Unit: mm |
Order Numbers
Basic Vacuum Pump
| Part Number | Description |
| VCML100 | Mega pump, VCML100 |
| VC303 | Midi vacuum cartridge, 3-stage |
