VKX74
설명
VMECA Mega키보드 펌프는 연조 진공 발생기입니다. 각 펌프는 개별 펌프로 진공을 생성합니다. 이 유닛은 두개의 제어 밸브만을 사용해 작동할 수 있고, 개별 진공 라인을 서로 별도로 유지할 수 있기 때문에 한 패드 에서 누수가 발생 하여도 , 다른 패드 진공도에 영향을 미치지 않는다. 요청에 따라 1 ~ 8개 까지의 스택을 연결 해서 사용 할 수 있습니다.
•개별 진공 방식
•최대 8개 스텍 연결 가능
• 빠른 응답 속도
•안정적인 성능
•많은 흡입 유량
형식표시방법
1. 기본 모델
| 제품코드 | 설명 |
| VKX74 | Midi keyboard “X” type stackable vacuum pump |
2. 바디 형식
| 제품코드 | 설명 |
| S | Single unit, M5 air supply port |
| M | Manifold unit, G1/4″ air supply port |
| E | Manifold unit with central exhaust unit, G1/4″ air supply port |
3. 진공 Stacks 수
| 제품코드 | 설명 |
| 1 | Single unit vacuum pump |
| 2 | 2-stacked vacuum pumps |
| 3 | 3-stacked vacuum pumps |
| 4 | 4-stacked vacuum pumps |
| 5 | 5-stacked vacuum pumps |
| 6 | 6-stacked vacuum pumps |
| 7 | 7-stacked vacuum pumps |
| 8 | 8-stacked vacuum pumps |
4. 밸브 옵션
| 제품코드 | 설명 |
| Blank | No air & vacuum release control valves, No vacuum switch |
| A | N.C. air supply & vacuum release control valve |
| B | N.O. air supply & N.C. Vacuum release control valve |
| C | N.C. air supply control valve |
| D | N.O. air supply control valve |
| E | N.C. vacuum release control valve |
| W | N.C. air supply & vacuum release double solenoid valve |
| ☛ Double solenoid valve is available only with DC24V. |
5. 코일 정격 전압
| 제품코드 | 설명 |
| 1 | AC 110V |
| 2 | AC 220V |
| 3 | DC 24V |
6. 리드선 취출 방법
| 제품코드 | 서렴ㅇ |
| Blank | No air & vacuum release control valves |
| 1 | Solenoid terminal, DIN type, No lead wire |
| 2 | Solenoid terminal, DIN type, No lead wire, Lamp |
| 3 | Solenoid terminal, Connector type, 30 cm lead wire |
| ☛ Option “3” is available only with DC 24V. | |
| 2B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 3B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 4B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| ☛ Option “2B” and “3B” are not available with Double solenoid valve. | |
| ☛ Option “3B” and “4B” are available only with DC 24V and S2 or S2P vacuum switch. |
7. 진공 스위치
| 제품코드 | 설명 |
| Blank | No vacuum switch |
| C | Digital switch, No analog supply, M8-4-pin, NPN |
| PC | Digital switch, No analog supply, M8-4-pin, PNP |
| G | Digital switch, No analog supply, 2 m lead wire, NPN |
| PG | Digital switch, No analog supply, 2 m lead wire, PNP |
| GA | Digital switch, Analog supply, 2 m lead wire, NPN |
| PGA | Digital switch, Analog supply, 2 m lead wire, PNP |
8. 체크 밸브 사양
| 제품코드 | 설명 |
| Blank | No non-return valve |
| N | Non-return valve |
9. 실링재질
| 제품코드 | 설명 |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
10. 진공 포트
| 제품코드 | 설명 |
| 6 | Push-in fitting, 6 mm inner diameter |
| 8 | Push-in fitting, 8 mm inner diameter |
기술정보
1. 일반기술정보
| 최대 진공도 | -92 kPa |
| 최대 흡입유량 | 109 Nl/min |
| 공급압력 | 6 bar (Max 7 bar) |
| 에어소모량 | 88 Nl/min |
| 사용온도 | -20 ~ 80 ℃ |
| 중량 – 기본 펌프 | 212 g – Single Unit |
2. 진공흡입유량
| 최대 진공도 | 공급압력 | 진공도별 (-kPa) 흡입유량 (Nl/min) | |||||||||
| -kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 92 | 6 | 109 | 72 | 35 | 32 | 27 | 22 | 18 | 12 | 4.8 | 1.8 |
3. 진공도달 시간
| 공급압력 | 에어소모량 | 진공도달 시간 | ||||||||
| bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 6 | 88 | 0.06 | 0.2 | 0.38 | 0.6 | 0.89 | 1.23 | 1.72 | 2.54 | 4.8 |
치수정보

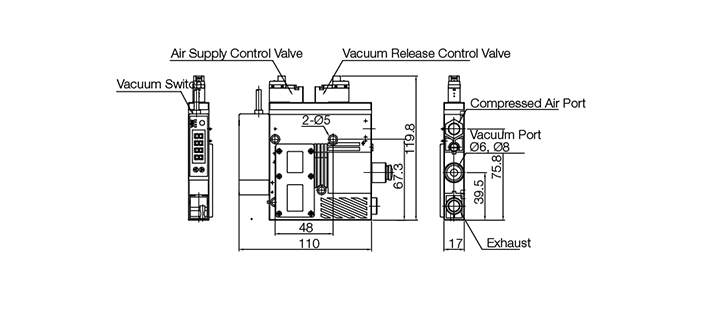

| VKX74XS1: 개별형, 커넥터 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |

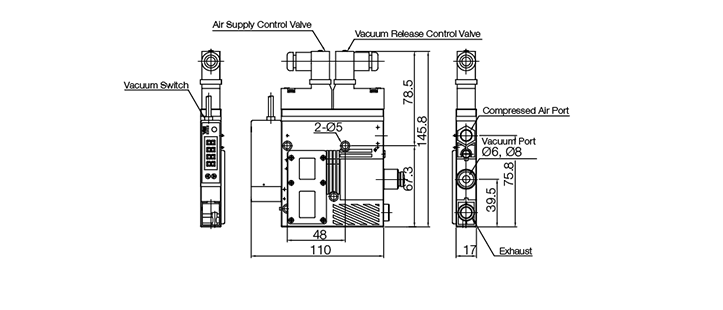

| VKX74XS1: 개별형, DIN타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |

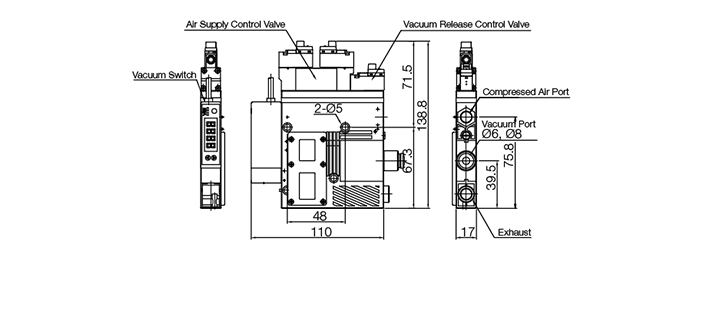

| VKX74XS1: 개별형, 더블 솔레노이드 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XM(2~8): 연조형, 커넥터 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XM(2~8): 연조형, DIN타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XM(2~8): 연조형, 더블 솔레노이드 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XE(2~8): 집중배기 연조형, 커넥터 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XE(2~8): 집중배기 연조형, DIN타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
| VKX74XE(2~8): 집중배기 연조형, 더블 솔레노이드 타입 컨트롤밸브, 디지털 진공 스위치 부착형 |
| Unit: mm |
주문번호
Spare Parts / 스페어 파트
| 모델번호 | 설명 |
| FCK72-A3-6 | Filter Cover Case, 6 mm Push-In Fitting |
| FCK72-A3-6-N | Filter Cover Case, 6 mm Push-In Fitting, Gasket |
| FCK72-F3-6 | Filter Cover Case, 6 mm Push-In Fitting, Filter element |
| FCK72-F3-6-N | Filter Cover Case, 6 mm Push-In Fitting, Gasket, Filter element |
| FCK72-A3-8 | Filter Cover Case, 8 mm Push-In Fitting |
| FCK72-A3-8-N | Filter Cover Case, 8 mm Push-In Fitting, Gasket |
| FCK72-F3-8 | Filter Cover Case, 8 mm Push-In Fitting, Filter element |
| FCK72-F3-8-N | Filter Cover Case, 8 mm Push-In Fitting, Gasket, Filter element |
| VTFE-K72 | Filter element |
