GS252-B
설명
VMECA 그린펌프는 위생이 중시되는 환경에 매우 적합합니다. 친환경 및 분진 자동 청소 기능을 갖추고 있어 식품포장 산업에 탁월 하며, 플라스틱, 스테인리스 재질로 되어 있어 물 청소가 가능 합니다.
형식표시방법
1. 기본모델
| 제품코드 | 설명 |
| GS252 | Green pump, Mini premium 2-stage vacuum cartridge, No vacuum filter |
2. 바디 형식
| 제품코드 | 설명 |
| B | Transparent body |
3. 체크 밸브 사양
| 제품코드 | 설명 |
| Blank | No non-return valve |
| N | Non-return valve |
4. 실링재질
| 제품코드 | 설명 |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
기술정보
1. 일반기술정보
| 최대 진공도 | -94 kPa |
| 최대 흡입유량 | 113 Nl/min |
| 공급압력 | 5 ~ 6 bar (Max 7 bar) |
| 에어소모량 | 83.5 Nl/min @ 6 bar |
| 사용 온도 | -20 ~ 80 ℃ |
| 중량 | 55 g |
2. 진공흡입유량
☛ Click on the supply air pressure in the graph legend to show or hide the graph lines.
| 최대 진공도 | 공급압력 | 진공도별 (-kPa) 흡입유량 (Nl/min) | |||||||||
| -kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 94 | 5.5 | 113 | 91 | 69 | 48 | 30 | 26 | 22 | 17 | 11 | 2.8 |
| 93.5 | 6 | 111 | 97 | 76.5 | 54 | 34 | 25 | 21 | 16 | 9.5 | 2.3 |
| 90 | 5 | 112 | 85 | 63 | 43 | 37 | 27 | 22 | 17 | 11 | 3.1 |
3. 진공도달시간
☛ Click on the supply air pressure in the graph legend to show or hide the graph lines.
| 공급압력 | 에어소모량 | 진공도달 시간 | ||||||||
| bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 5.5 | 77 | 0.037 | 0.13 | 0.26 | 0.41 | 0.54 | 0.86 | 1.2 | 1.6 | 5.0 |
| 6 | 83.5 | 0.035 | 0.078 | 0.12 | 0.13 | 0.33 | 0.83 | 1.15 | 1.76 | 5.8 |
| 5 | 70.5 | 0.039 | 0.15 | 0.27 | 0.49 | 0.60 | 0.94 | 2.09 | 2.82 | 4.83 |

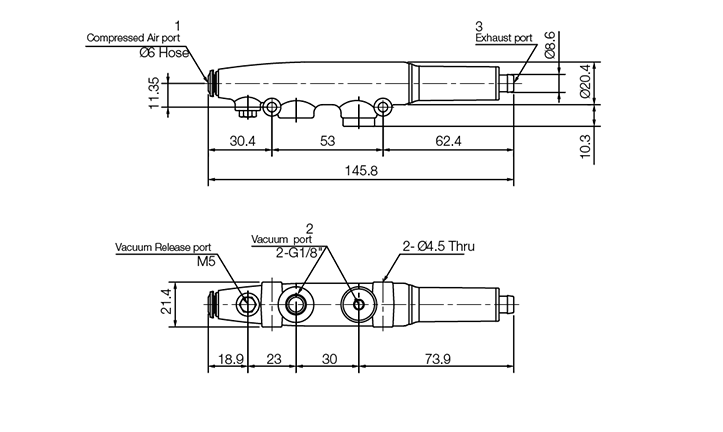

치수정보
| GS252: |
| Unit: mm |
주문번호
1. 기본 진공 펌프
| 모델 번호 | 설명 |
| GS252-B | Green pump, Mini premium 2-stage vacuum cartridge, No Vacuum filter, Transparent body |
2. 진공카트리지
| 모델 번호 | 설명 |
| VC252 | Mini premium 2-stage vacuum cartridge |
3. 소음기
| 모델 번호 | 설명 |
| VTS-M25-252 | Silencer, M25, male |
다운로드
Catalog & CAD files| CAD 2D File | |
| GS252-B |
|
|---|---|
| CAD 3D File | |
| GS252-B |
|
| Catalog | |
| GS252-B |
|
