VTX20

Mini Vacuum Pumpe

Artikelnummer: VTX20 Kategorie:

Beschreibung

VMECA Mini Pumpen sind leicht und kompakt, zeichnen sich jedoch durch extreme Festigkeit aus und sparen gleichzeitig Energie und Luft. Die kompakte Größe der Mini-Pumpen ermöglicht es, dass sie in einer engen Umgebung mit wenig Raum platziert werden kann, aber immer noch in der Lage ist, optimale Leistung zu liefern.

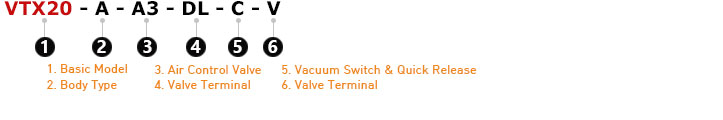

Bestellnummer

1. Basis-Modell

Zeichen Beschreibung
VTX20 Mini vacuum pump, VTX20 series

2. Typ

Zeichen Beschreibung
B G1/8 air supply port, G3/8 vacuum port, internal silencer
BA G1/8 air supply port, G3/8 vacuum port, internal silencer, Aluminum body
C G1/8 air supply port, G3/8 vacuum port, External silencer

3. Luftsteuerventil

Zeichen Beschreibung
Blank No air control valve
A1 Air control valve, AC110V
A2 Air control valve, AC220V
A3 Air control valve, DC24V
   ☛ A-Body type is not available with air control valve option.

4. Ventilsteckverbindung

Zeichen Beschreibung
DN Solenoid terminal, DIN type, No lead wire
DL Solenoid terminal, DIN type, No lead wire, Lamp
CL Solenoid terminal, Connector type, 30 cm lead wire
   ☛ „CL“ option is only available with DC24V.

5. Vakuumschalter  & Quick Release

Zeichen Beschreibung
Blank No vacuum switch and Quick release
C LED vacuum switch, No analog supply, M8-3-pins connector, NPN
PC LED vacuum switch, No analog supply, M8-3-pins connector, PNP
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank

6. Dichtungsmaterial

Zeichen Beschreibung
Blank NBR sealing material
V Viton sealing material
E EPDM sealing material

Angaben

1. Allgemeine Angaben

Max. Vakuumniveau -92 kPa
offener Vakuumdurchfluss 124 Nl/min
Eingangsdruck 5.3 bar (Max 7 bar)
Eingangsdruck 96 Nl/min @ 5.3 bar
Temperatur -20 ~ 80 ℃
Gewicht – Basic Pump 42.6 g

2. Vakuumdurchfluss

Max. Vakuumniveau Eingangsdruck Vakuumdurchfluss (Nl/min) bei verschiedenen Vakuumniveaus (-kPa)
-kPa bar 0 10 20 30 40 50 60 70 80 90
85 5.3 124 72 35 32 27 22 18 12 4.8 1.8

3. Evakuierungszeit

Eingangsdruck Eingangsdruck Evakuierungszeit in Sekunden pro Liter um ein bestimmtes Vakuumniveau (-kPa) zu erreichen
bar Nl/min 10 20 30 40 50 60 70 80 90
5.3 96 0.064 0.199 0.379 0.6 0.89 1.227 1.722 2.54 4.797

Maße

VTX20-B, VTX20-BA: Basic Pump & with Air-Tank and Air Control Valve option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank
Model L1
VTX20 27.4
VTX20-C: Basic Pump and with Air Control Valve and Vacuum Switch option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
4 Vacuum Switch
5 Air Control Valve
Model L1 L2
VTX20 27.4 93.4
VTX20-C: With Air-Tank and Air Control Valve option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank
5 Air Control Valve
Model L1 L2
VTX20 27.4 93.4

Bestellnummern

Basic Vacuum Pumps & Ersatzteile

Artikelnummer Beschreibung
VTX20-B VTX20-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer
VTX20-BA VTX20-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer, Al-plate
VTX20-C VTX20-mini pump, C-conn, G1/8 air, G3/8 vac, ext silencer
VTS-38 Free flow silencer, G3/8″
15A1021 NBR sealing kit, VTX20
15A1022 Viton sealing kit, VTX20
15A1023 EPDM sealing kit, VTX20
REQUEST A QUOTE

Downloads

Catalog & CAD files
CAD 2D File
VTX20-B
VTX20-C
CAD 3D File
VTX20-B
VTX20-C
Catalog
VTX20
