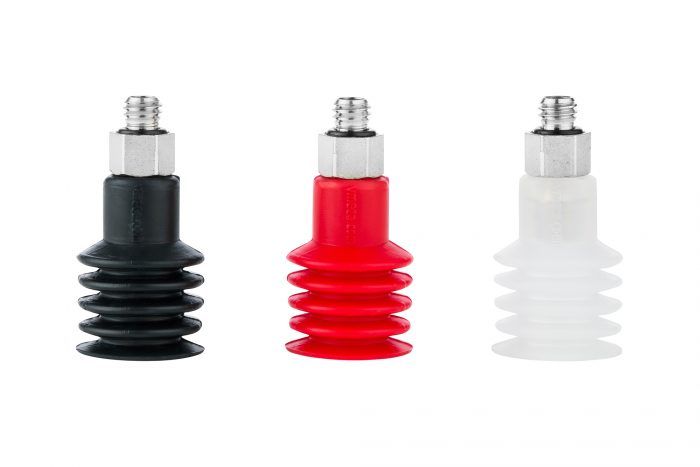

VBL15 series
Beschreibung
Eigenschaften und Stärken:
Einsatzbeispiele:
Bestellnummer
1. Sauger
| Zeichen | Beschreibung |
| VBL15-N | Mehrfachfaltenbalg-Sauger, 15 mm, Nitril |
| VBL15-S | Mehrfachfaltenbalg-Sauger, 15 mm, Silikon |
| VBL15-WS | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon |
| VBL15-WS(FDA) | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon (FDA) |
| VBL15-HS | Mehrfachfaltenbalg-Sauger, 15 mm, Hochtemperatur-Silikon |
| VBL15-CS | Mehrfachfaltenbalg-Sauger, 15 mm, Leitfähiges Silikon |
| VBL15-U | Mehrfachfaltenbalg-Sauger, 15 mm, Urethan |
| VBL15-A | Mehrfachfaltenbalg-Sauger, 15 mm, Mark free(kein Abdruck auf Produkt) |
2. Fitting
| Zeichen | Beschreibung |
| Leer | ken Fitting |
| M5M | Fitting, M5 Außengewinde |
| M5M-EV | Fitting mit Durchflussventil, M5 Außengewinde |
Angaben
1. Empfohlene max. Haltekraft
| Durchmesser | Volumen | Haltekraft (↑), Kg | |
| (mm) | (cm³) | -20 kPa | -60 kPa |
| 15.5 | 1.95 | 0.30 | 0.60 |
2. Gewicht
| Artikelnummer | Beschreibung | Gewicht (g) |
| VBL15-N | Mehrfachfaltenbalg-Sauger, 15 mm, Nitril | 1.33 |
| VBL15-S | Mehrfachfaltenbalg-Sauger, 15 mm, Silikon | 1.18 |
| VBL15-WS | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon | 1.22 |
| VBL15-WS(FDA) | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon (FDA) | 1.22 |
| VBL15-HS | Mehrfachfaltenbalg-Sauger, 15 mm, Hochtemperatur-Silikon | 1.33 |
| VBL15-CS | Mehrfachfaltenbalg-Sauger, 15 mm, Leitfähiges Silikon | 1.36 |
| VBL15-U | Mehrfachfaltenbalg-Sauger, 15 mm, Urethan | 1.24 |
| VBL15-A | Mehrfachfaltenbalg-Sauger, 15 mm, Mark free | 1.51 |
| 350-000-3102 | Fitting, M5 Außengewinde | 2.52 |
| 350-010-3102 | Fitting mit Durchflussventil, M5 Außengewinde | 2.63 |
3. Materialangaben
| Material | Shore-Härte (°) | Farbe | Temperatur (℃) |
| Nitril | 60 | Schwarz | -20 ~ 110 |
| Silikon | 55 | Rot | -70 ~ 200 |
| weißes Silikon | 55 | weiß, durchsichtig | -70 ~ 200 |
| weißes Silikon (FDA) | 55 | weiß, durchsichtig | -70 ~ 200 |
| Hochtemperatur-Silikon | 50 | Blau | -70 ~ 280 |
| Leitfähiges Material | 70 | Grau-Schwarz | -45 ~ 90 |
| Urethan | 60 | Dunkelgrün | 0 ~ 100 |
| Mark Free | 75 | Schwarz | -10 ~ 100 |
4. Materialbeständigkeit
| Beschreibung | Verschleißbeständigkeit | Öl | Wetter/Ozon | Alkohol | Säure |
| Nitril | Exzellent | Exzellent | Mittelmäßig | Gut | Mittelmäßig |
| Silikon | Gut | Schlecht | Exzellent | Gut | Schlecht |
| weißes Silikon | Gut | Schlecht | Exzellent | Gut | Schlecht |
| Hochtemperatur-Silikon | Gut | Schlecht | Exzellent | Gut | Schlecht |
| Leitfähiges Silikon | Gut | Schlecht | Exzellent | Gut | Schlecht |
| Urethan | Exzellent | Exzellent | Exzellent | Mittelmäßig | Schlecht |
| Mark Free | Gut | Exzellent | Exzellent | Gut | Exzellent |
Maße
VBL15
|
| Unit: mm |
| Legende | A | B | C | D | E |
| Maß | 15.5 | 9 | 21 | 4.2 | 25 |
Bestellnummern
Bestellnummern
| Artikelnummer | Beschreibung |
| Gitternetzfilter | |
| VBL15-N-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Nitril, M5 Außengewinde |
| VBL15-S-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Silikon, M5 Außengewinde |
| VBL15-WS-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon, M5 Außengewinde |
| VBL15-WS(FDA)-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon (FDA), M5 Außengewinde |
| VBL15-HS-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Hochtemperatur-Silikon, M5 Außengewinde |
| VBL15-CS-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Leitfähiges Silikon, M5 Außengewinde |
| VBL15-U-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Urethan, M5 Außengewinde |
| VBL15-A-M5M | Mehrfachfaltenbalg-Sauger, 15 mm, Mark free, M5 Außengewinde |
| kein Gitternetzfilter | |
| VBL15-N-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Nitril, M5 Außengewinde, Durchflussventil |
| VBL15-S-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Silikon, M5 Außengewinde, Durchflussventil |
| VBL15-WS-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon, M5 Außengewinde, Durchflussventil |
| VBL15-WS(FDA)-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon (FDA), M5 Außengewinde, Durchflussventil |
| VBL15-HS-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Hochtemperatur-Silikon, M5 Außengewinde, Durchflussventil |
| VBL15-CS-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Leitfähiges Silikon, M5 Außengewinde,Durchflussventil |
| VBL15-U-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Urethan, M5 Außengewinde, Durchflussventil |
| VBL15-A-M5M-EV | Mehrfachfaltenbalg-Sauger, 15 mm, Mark free, M5 Außengewinde, Durchflussventil |
| Gummi | |
| VBL15-N | Mehrfachfaltenbalg-Sauger, 15 mm, Nitril |
| VBL15-S | Mehrfachfaltenbalg-Sauger, 15 mm, Silikon |
| VBL15-WS | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon |
| VBL15-WS(FDA) | Mehrfachfaltenbalg-Sauger, 15 mm, weißes Silikon (FDA) |
| VBL15-HS | Mehrfachfaltenbalg-Sauger, 15 mm, Hochtemperatur-Silikon |
| VBL15-CS | Mehrfachfaltenbalg-Sauger, 15 mm, Leitfähiges Silikon |
| VBL15-U | Mehrfachfaltenbalg-Sauger, 15 mm, Urethan |
| VBL15-A | Mehrfachfaltenbalg-Sauger, 15 mm, Mark free |
| Fitting | |
| 350-000-3102 | Fitting, M5 Außengewinde |
| 350-010-3102 | Fitting mit Durchflussventil, M5 Außengewinde |
Downloads
Catalog & CAD files| CAD 2D File | |
| VBL15 Suction Cups |
|
|---|---|
| CAD 3D File | |
| VBL15 Suction Cups |
|
| Catalog | |
| VBL15 Suction Cups |
|
